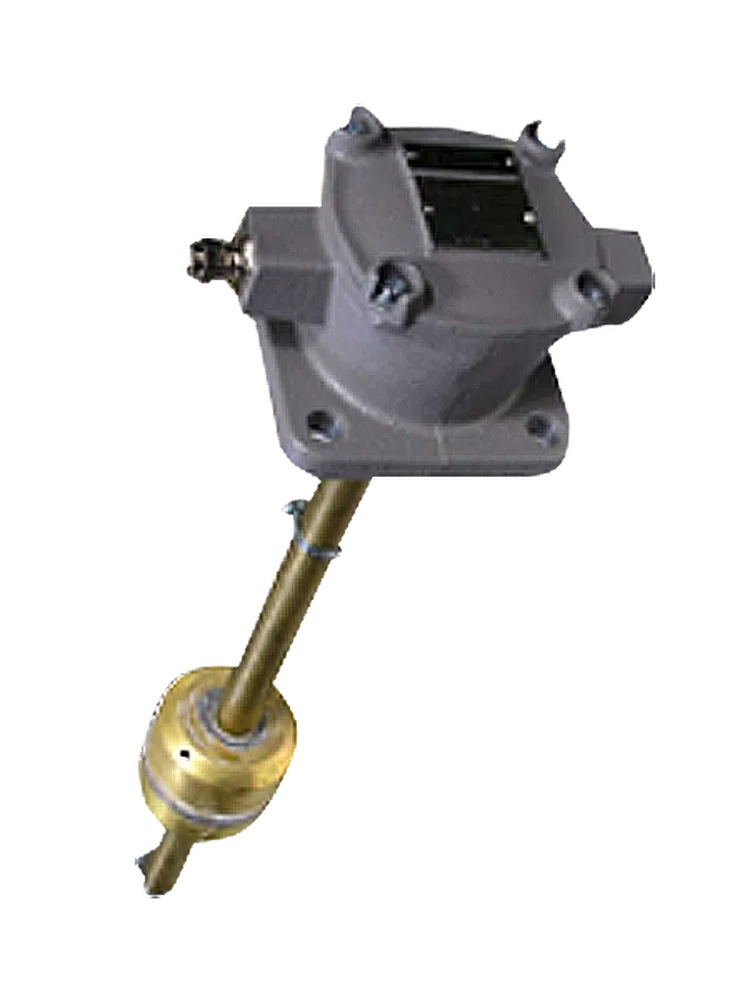

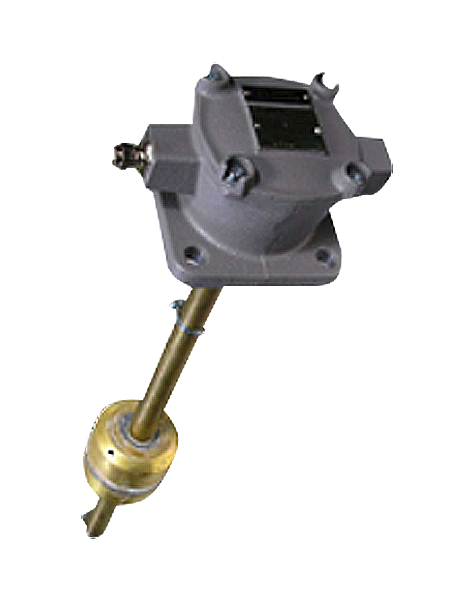

E 218.3/30

Описание функции

По мере падения или повышения уровня в баке по направляющей трубке перемещается поплавок со встроенным магнитом. Если магнит достигает уровня геркона, контакты замыкаются и, таким образом, замыкается электрическая цепь подключенного устройства (сигнальная лампа, звуковой сигнал, контактор двигателя и т. д.). Верхний третий контакт, всегда расположенный примерно на 60 мм выше реле максимального уровня, используется для сигнализации об опасности переполнения резервуара. Положение поплавка в крайних положениях переключения обеспечивается регулируемыми упорами, так что контакты остаются постоянно замкнутыми.

Поплавковый выключатель с размыкающими контактами

Контроллер типа E 218.3/xx/R по материалам, конструкции и функциям идентичен типу E 218.3/xx. Отличается только более высокой степенью защиты - IP 55 по ČSN EN 60529 и обратной функцией герконов. Более высокая степень покрытия достигается за счет использования уплотнительного кольца, вставленного в гнездо головки под крышкой.

Обратная функция герконов заключается в том, что когда магнит достигает контакта, он размыкается (высушивая цепь).
